Ausgewählte Lösungen

Lösungen aus realen Fertigungs- und Prüfaufgaben.

Nicht das Bauteil allein steht im Mittelpunkt, sondern die Aufgabe, die Randbedingungen und seine spätere Anwendung.

Prüfvorrichtung

Testadapter für eine Leiterplatte

Eine Leiterplatte ohne nutzbaren Aufnahmerand sollte für einen definierten Prüfschritt positioniert werden.

Aufgabe: Eine Leiterplatte ohne nutzbaren Aufnahmerand sollte für einen definierten Prüfschritt positioniert werden.
Randbedingung: Der benötigte Prüfbereich musste frei bleiben; sensible Leiterplattendetails werden nicht öffentlich gezeigt.

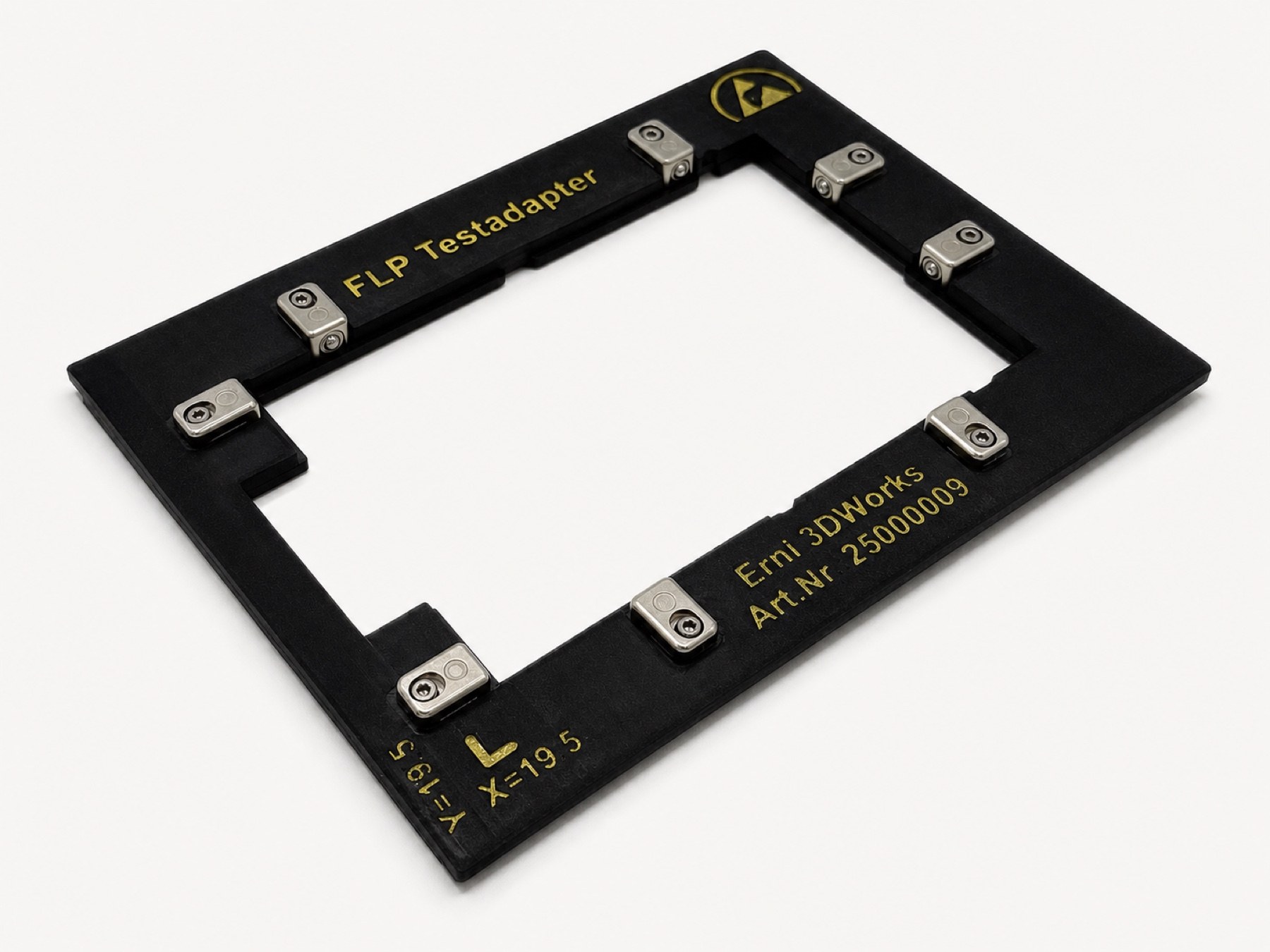

Lösung: Ein angepasster Rahmen führt über definierte Haltepunkte und lässt den relevanten Bereich zugänglich.
Anwendung: Positionierung innerhalb des vorgesehenen Prüfablaufs.
Umsetzung: Vorrichtung für den vorgesehenen Ablauf gefertigt.

Vergleichshilfe

THT-Pinlängen sollten unmittelbar am Arbeitsplatz gegen zwei definierte Geometrien geprüft werden.

Aufgabe: THT-Pinlängen sollten unmittelbar am Arbeitsplatz gegen zwei definierte Geometrien geprüft werden.
Randbedingung: Die Anwendung musste kompakt, eindeutig beschriftet und ohne unnötige Bedienkomplexität bleiben.

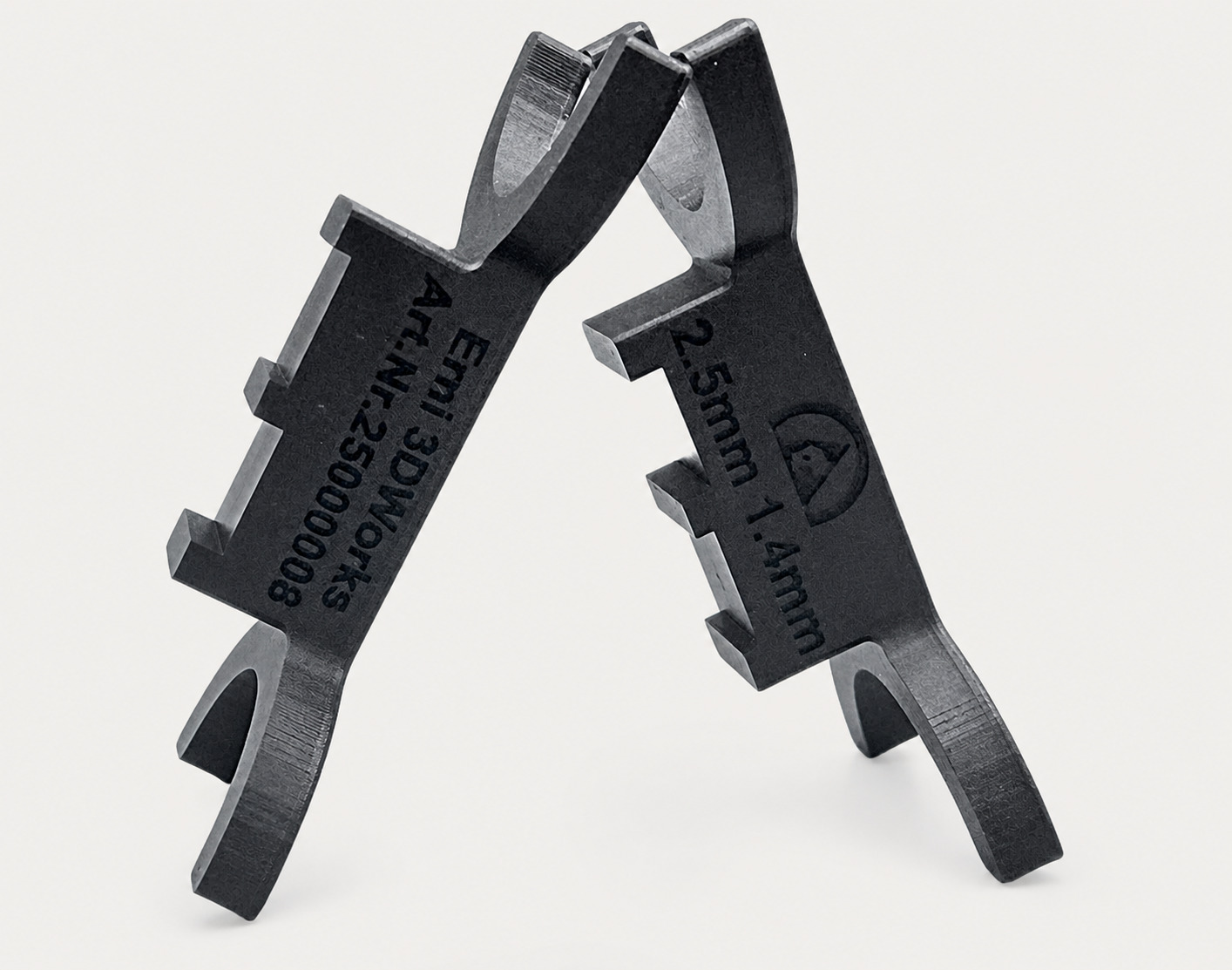

Lösung: Eine handliche Lehre stellt zwei klar unterscheidbare Vergleichsgeometrien bereit.
Anwendung: Direkter Vergleich der Pinlänge am Arbeitsplatz.
Umsetzung: Kompakte Prüfhilfe umgesetzt.

Produktionshilfe

Eine Steckverbindung konnte sich im Betrieb aus ihrer vorgesehenen Position lösen.

Aufgabe: Eine Steckverbindung konnte sich im Betrieb aus ihrer vorgesehenen Position lösen.
Randbedingung: Die Haltehilfe musste zur vorhandenen Einbausituation passen, ohne die Bedienung unnötig zu erschweren.

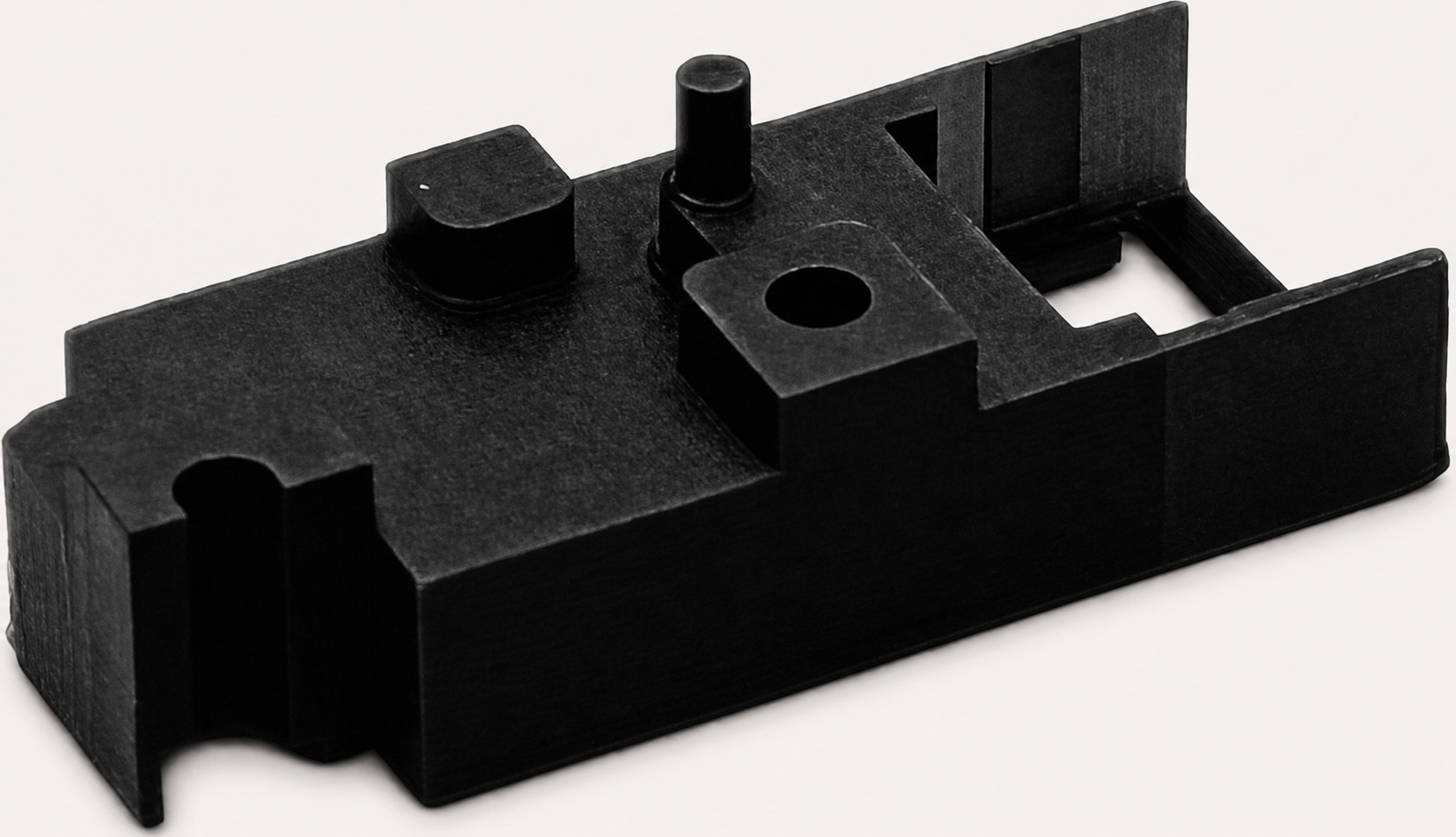

Lösung: Eine angepasste Geometrie stabilisiert den Stecker in seiner vorgesehenen Position.
Anwendung: Montage an der betroffenen Schnittstelle im Maschinenumfeld.
Umsetzung: Funktionsmuster für die konkrete Einbausituation umgesetzt.

Maschinenadaption

Ein definiertes Bauteil sollte in einem industriellen Kennzeichnungsprozess aufgenommen und positioniert werden.

Aufgabe: Ein definiertes Bauteil sollte in einem industriellen Kennzeichnungsprozess aufgenommen und positioniert werden.
Randbedingung: Maschinenaufnahme und verfügbarer Einbauraum gaben die Schnittstelle vor.

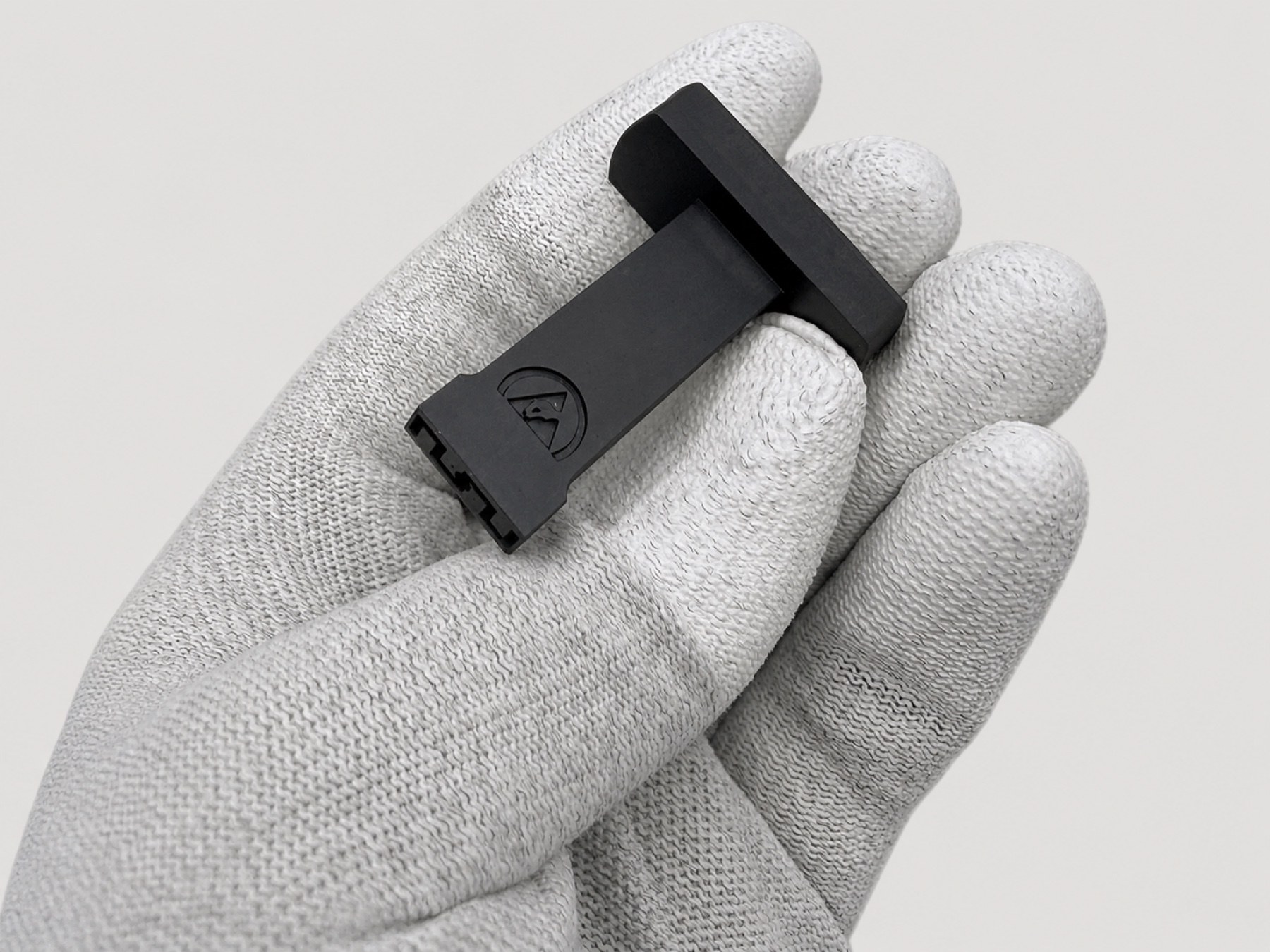

Lösung: Eine angepasste Nozzle verbindet die vorhandene Aufnahme mit der benötigten Kontaktgeometrie.
Anwendung: Einsatz in der vorgesehenen industriellen Labeler-Anwendung.
Umsetzung: Bauteil für die vorgesehene Maschinenaufnahme gefertigt.

Produktionshilfe

Kleine ferromagnetische Bauteile und Schrauben sollten in begrenzten Bereichen gezielt aufgenommen werden.

Aufgabe: Kleine ferromagnetische Bauteile und Schrauben sollten in begrenzten Bereichen gezielt aufgenommen werden.
Randbedingung: Begrenzte Zugänglichkeit verlangte ein schlankes Werkzeug und eine kompakte magnetische Aufnahme.

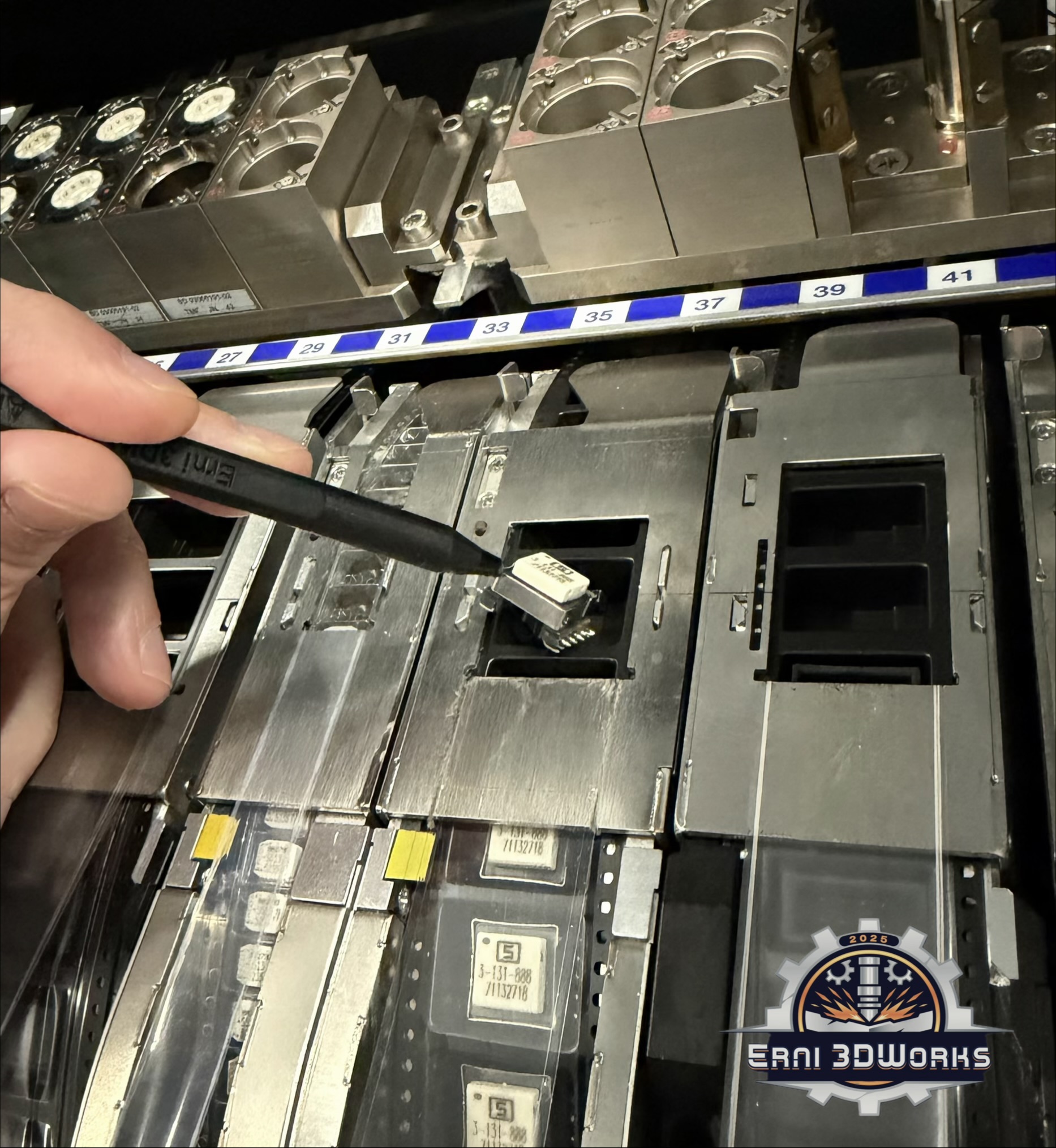

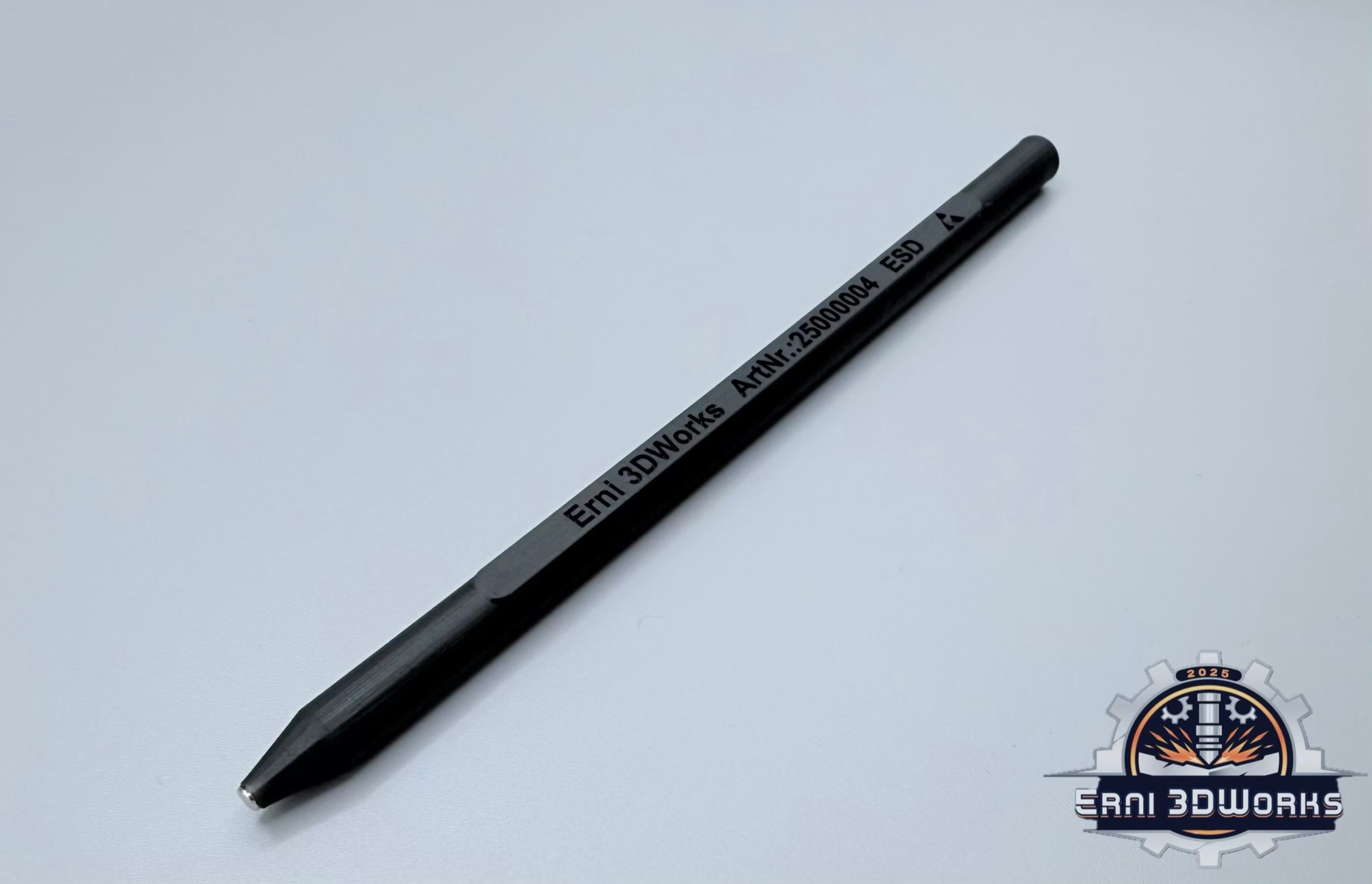

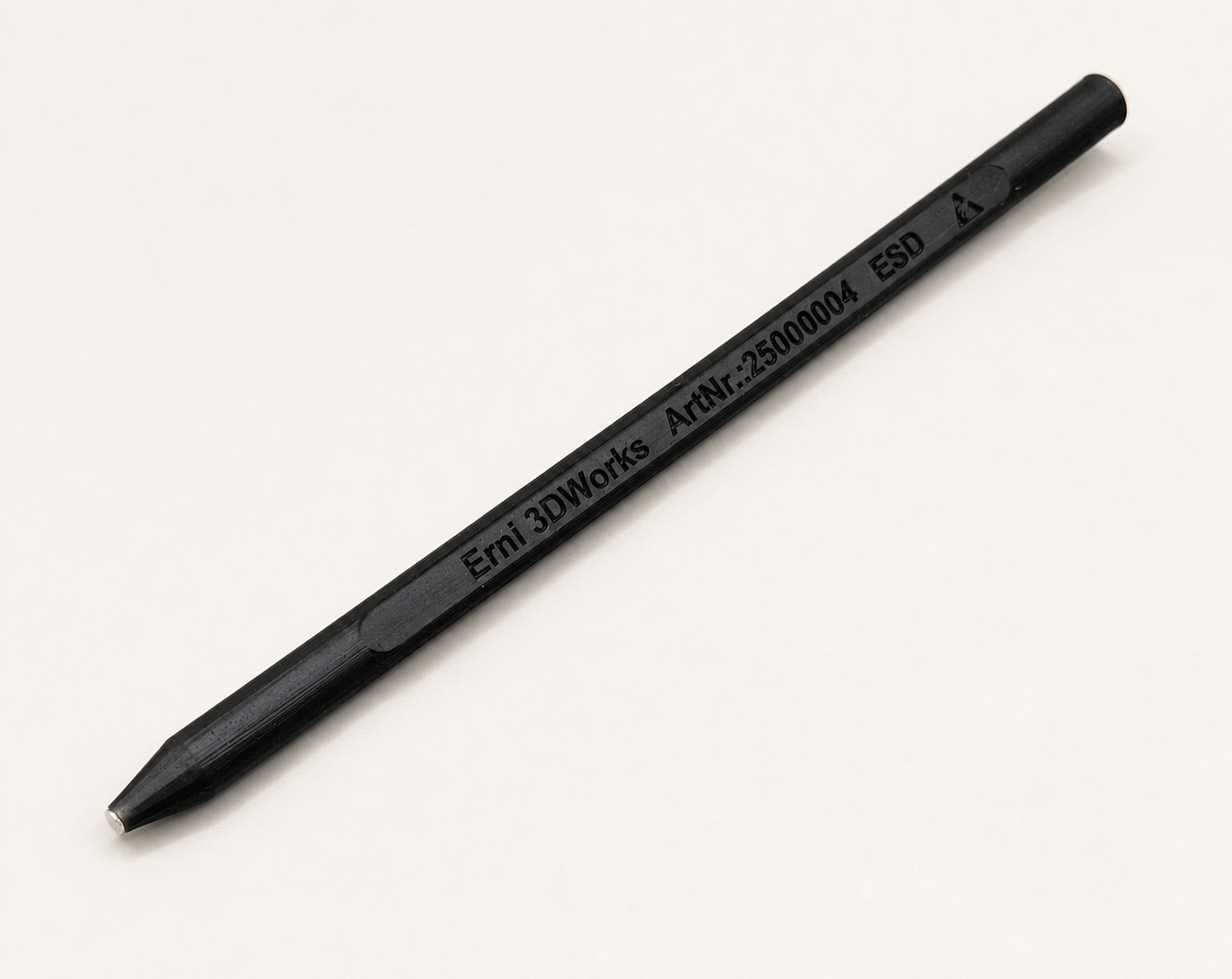

Lösung: Ein schlanker Aufnahmestift mit integriertem Magneten erleichtert das gezielte Aufnehmen kleiner ferromagnetischer Teile.

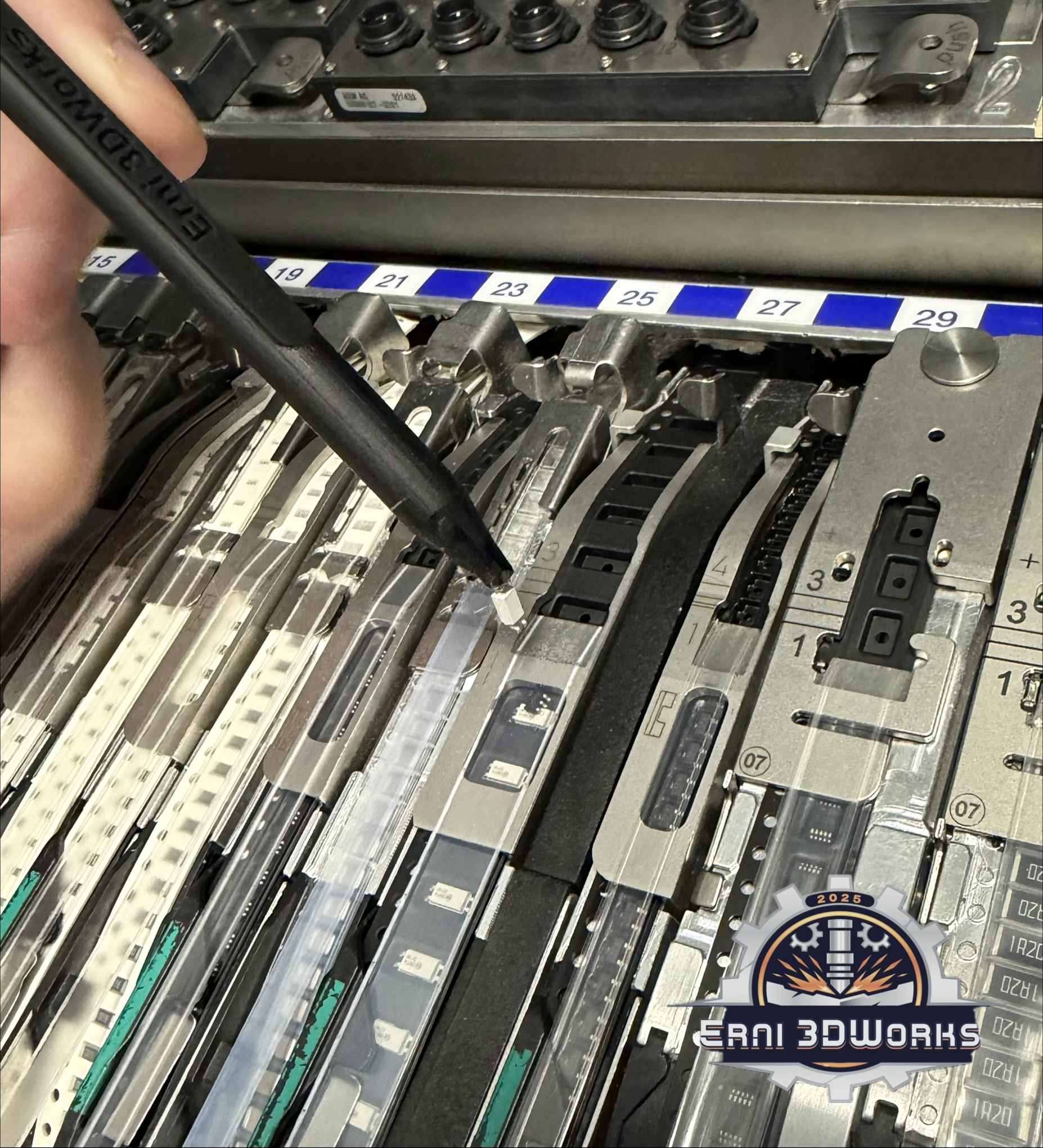

Anwendung: Manuelles Aufnehmen kleiner ferromagnetischer Teile im Bereich von Bestückungsanlagen und Arbeitsplätzen.
Umsetzung: Als kompakte Produktionshilfe für den beschriebenen Einsatz gefertigt.
